よくあるお問合せ
▼ リベット仕様に関して
A.
リベットの寸法設定(目安)は、締結するワーク条件やリベットの材質、要求強度によっても変わります。 ( ▶ 詳しくはご相談ください。 )
A.
お客様のニーズ(ワーク条件やご利用用途など)に合わせた特殊仕様リベットの製造検討が可能です。
▼ ワーク(母材)に関して
A.
打込リベット(SPR)をご検討ください。
打込リベット(SPR)
異種金属同士の締結例
木材+金属の異種材締結例
打込リベット(SPR)は、リベット本体でワークを打ち抜きながら締結を行うため、ワークへの下穴加工が不要です。溶接からの切り替えが容易で、溶接性が悪い異種材同士や、金属と木材等との組み合わせでも確実に締結することが可能です。
A.
ブラインドリベット(PLXタイプ)をご検討ください。
ブラインドリベット
(PLXタイプ)
断面図
締結状態
ブラインドリベット(PLXタイプ)の特長
スリーブが4方向に大きく開くことで、樹脂やゴム、木材等の軟質材をしっかりと保持しながら締結します。 締結と同時に、マンドレルヘッドをスリーブに固定する為、異音発生予防と簡易防水効果を実現します。
A.
ブラインドリベット(HLタイプ)の場合
ブラインドリベット
(HLタイプ)
締結状態比較
断面図
※  寸法は参考値です。(リベットサイズによっても異なるため)
座屈側のかしめ高さを低く抑えるために専用開発された商品です。省スペース化を実現し、設計の自由度を向上させます。
中空リベットの場合
ワークの形によって物理的に無理なケースもありますが、リベット形状や締結方法(締結用治具)の工夫によって、ワークとの干渉を避けながら締結を実現したケースが多くあります。
詳しくはこちらからご相談ください。
▼ 利用用途に関して
A.
中空ボルト、打込ボルトをご検討下さい。
中空ボルト
断面図
締結状態
中空ボルトの特長
溶接工法からの切替えにより、締結状態の目視確認が可能となると共に、クリーンな作業環境を実現します。
打込ボルト
断面図
締結状態
打込ボルトの特長
三ツ割打込カシメの採用により、かしめ(締結)によるボルト取付と、締結後の回り止め効果も同時に実現します。
▼ 溶接から打込ボルトへの切り替え事例
【 溶接による取付 】
【 かしめによる取付 】
工法切替えによるメリット
1. 締結状態の目視確認が容易となる
2. 溶接の相性が悪い異種材金属同士でも確実な締結が可能
3. 火花や煙が発生しない為、クリーンな作業環境を実現
A.
防水型ブラインドリベットをご検討下さい。
ブラインドリベット
(CPタイプ)
断面図
締結状態
ブラインドリベット(CPタイプ)は、リベットに樹脂キャップ(ポリプロピレン系) を被せることにより、防水性を持たせたリベットです。金属母材との電食防止にも効果があります。
A.
せん断強度向上型ブラインドリベットをご検討ください。
ブラインドリベット
(せん断強度向上タイプ)
断面図
締結状態
ブラインドリベット(せん断強度向上タイプ)の特長
締結後にマンドレルの芯棒を頭部付近まで残すことにより、せん断強度を向上させたブラインドリベットです。
▼ 生産性・締結品質向上に関して
A.
リベット自動供給型リベットセッターをご検討下さい。
▼ リベットセッター(標準仕様)
RS-525RS-525
RS-620RS-620
RS-305RS-305
リベット自動供給装置を標準装備するリベットセッターにより、生産効率を大幅に改善します。

リベットサイズにより、オプション仕様(費用別途)が必要となる場合があります。
また、様々な生産ニーズに合わせた特殊機の設計・製造にも対応しています。
ワーク手動供給型
半自動かしめ機
XYテーブルによる
2軸かしめ機
油圧式
ポータブルセッター
A.
広範囲締結型ブラインドリベット(FXタイプ)をご検討下さい。
ブラインドリベット
(FXタイプ)
断面図
締結状態
広範囲締結型ブラインドリベット(FXタイプ)の特長
1サイズのリベットで広い範囲の板厚の締結に対応します。 部品点数を削減し、作業効率を向上させます。
▼ 標準タイプ ブラインドリベットとの比較
比較条件 異なる板厚(7mm, 9mm, 12mm)のワークを締結する場合
A.
SPR(打込リベット)締結をご検討ください。

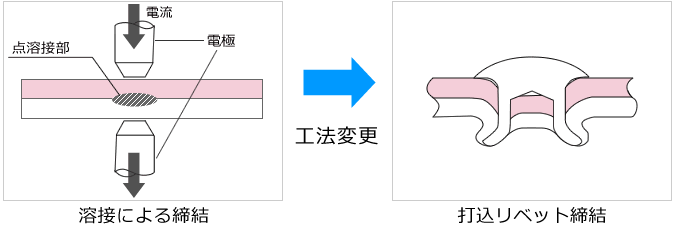

「溶接」から「SPR(打込リベット)締結」への工法切替えによるメリット
溶接の相性が悪い異種材ワークでも確実に締結が可能
締結時に火花や煙を発生させず、作業者に優しい作業環境の確保が可能
カラー鋼板を使用する場合でも、溶接する場合に生じていた色の塗り直し作業が不要
▼ リベット装飾に関して
A.
頭部塗装、カラーリング、多様なめっき対応が可能です。
頭部塗装加工
カラーリングバリエーション
めっきバリエーション
▼ めっき例
金めっき
装飾用として眼鏡、ネックレス、イヤリング、仏具、時計、口金など
銀めっき
ネックレス、ブレスレットなどの装飾品、カップ、バッヂ、記章など
銅めっき
美術工芸品や仏具、インテリアや、家具の取っ手、ドアノブなど
ロジウムめっき
装飾用として眼鏡、ネックレス、イヤリングなど
真鍮めっき
装身具、照明器具、雑貨など
装飾用クロムめっき
時計、眼鏡、家電、自動車・バイクの外装部品、ゲーム機、照明器具、家具など
A.
リベット頭部への特殊鍛造加工(刻印加工)が可能です。
バッグ(鞄)用リベット
(刻印加工)
ジーンズリベット
(凸文字加工)
ランドセル用リベット
A.
樹脂製リベットをご検討ください。
樹脂リベット
(ロールアップタイプ)
断面図
締結状態
樹脂リベットの特長
熱をかけずに締結が可能な、樹脂製中空リベットです。 リベットの樹脂化により、資源(環境)リサイクル製品化や、分別廃棄が不要な燃焼製品化を図ることが可能です。
樹脂リベット 採用事例
事務用ファイル
見本帳
通い箱(段プラ製)
▼ その他
A.
当社では、リベット採用検討の為に実際のワークを使用した「かしめテスト」や試作評価用のテストピースの締結を随時受け付けています。
( ▶ 詳しくはご相談ください。 )
A.
製作可能です。
※ 当社リベットを締結される場合に限ります。
A.
一定量の在庫を保管していますが、在庫数量は日々変動いたします。
( ▶ 詳しくはご相談ください。 )
