SPR | 打込リベット
打込リベット(SPR)の特長

SPR / 打込リベットの断面 CG画像

ワークへの下穴加工不要

打込リベット(SPR)は、ワークを打ち抜きながら締結を行う為、
ワークに下穴加工を行う必要がありません。



異種材同士でも、確実に締結が可能

溶接の相性が悪い異種金属材同士や、木材と金属ワークの組合せでも、
下穴無しで確実に締結することができます。



カラー鋼板の締結にも最適

打込リベット(SPR)は、熱を使わずに締結を行う為、締結作業後の
色の塗り直し作業の必要がありません
(リベット頭部へのカラ―塗装対応可能)。



作業者に優しいクリーンな締結工法

打込リベット(SPR)は、締結作業時に火花や煙を発生させません。
作業者に優しいクリーンな作業環境を実現します。


かしめプロセス


打込リベット(SPR)の種類


SPR | 打込リベット

打込リベットの写真▶ 締結MOVIE
SPR / 打込リベットの断面図

他締結工法との強度比較
SPR | 打込リベットと他締結(かしめ)工法との強度比較グラフ

SPR | 打込リベット カスタマイズ事例


三ツ割打込みかしめ  |  SPR / 打込リベット

打込リベット(SPR)のカスタマイズ事例: 三ツ割打込みかしめの写真
特 長 リベットによるワークの打抜き屑が発生せず、ワークの回り止めにも効果を発揮します。

使用例 防音壁、車両、建築構造物
三ツ割打込みかしめの断面図

三ツ割打込ボルトかしめ  |  SPR / 打込リベット

打込リベット(SPR)のカスタマイズ事例: 三ツ割打込ボルトかしめの写真
特 長 ワークへの下穴加工無しでのボルト取付と、回り止め効果を同時に実現します。

使用例 溶接ボルトからの切り替え、モーター取付けボルト
打込リベット(SPR)のカスタマイズ事例: 三ツ割打込ボルトかしめの断面図

半打込かしめ  |  SPR / 打込リベット

打込リベット(SPR)のカスタマイズ事例: 半打込かしめの写真
特 長 板厚が厚い方のワークに予め穴を空けておくことにより、通常の打込みかしめより、厚い部材の締結が可能となります。

使用例 足場材(めっき鋼板/ 穴あきめっき鋼板)、重量シャッター(カラー鋼板/めっき鋼板)
打込リベット(SPR)のカスタマイズ事例: 半打込かしめの断面図


シールド打込かしめ  |  SPR / 打込リベット

打込リベット(SPR)のカスタマイズ事例: シールド打込かしめの写真
特 長 リベットがワークを突き抜かず、密閉性を確保します。

使用例 物置, 足場板、シャッター、雨戸、コンテナ(合板/めっき鋼板)、建築部材、看板等の屋外使用品
打込リベット(SPR)のカスタマイズ事例: シールド打込かしめの断面図

低カール型かしめ  |  SPR / 打込リベット

打込リベット(SPR)のカスタマイズ事例: 低カール型かしめの写真
特 長 かしめ形状が滑らかで、締結後の干渉性を抑えることが可能です。

使用例 シャッターレール(スライド部)、看板
打込リベット(SPR)のカスタマイズ事例: 低カール型かしめの断面図

合板・石膏材かしめ  |  SPR / 打込リベット

打込リベット(SPR)のカスタマイズ事例: 合板・石膏材かしめの写真
特 長 合板・石膏ボードへのドリル穴あけ等による切り屑が発生せず、クリーンな作業環境を確保します。

使用例 コンテナ(合板/ めっき鋼板)、建築部材
打込リベット(SPR)のカスタマイズ事例: 合板・石膏材かしめの断面図
製品使用事例

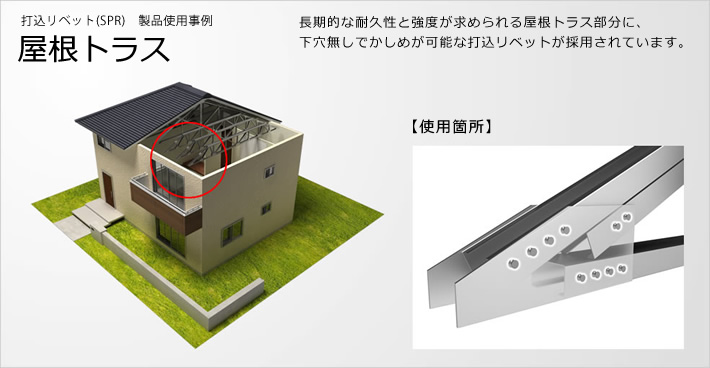

打込リベット(SPR)の製品仕様事例:屋根トラス

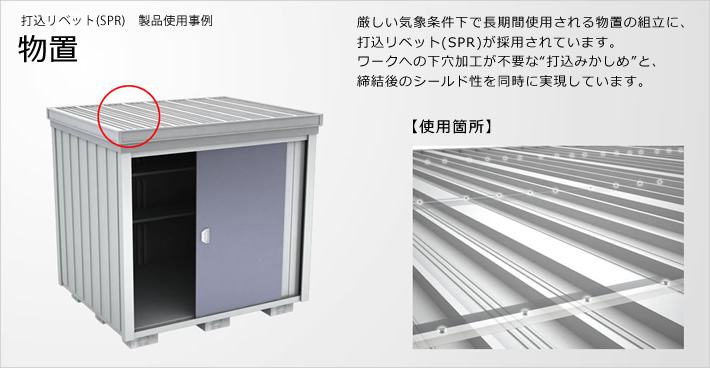

打込リベット(SPR)の製品仕様事例:物置

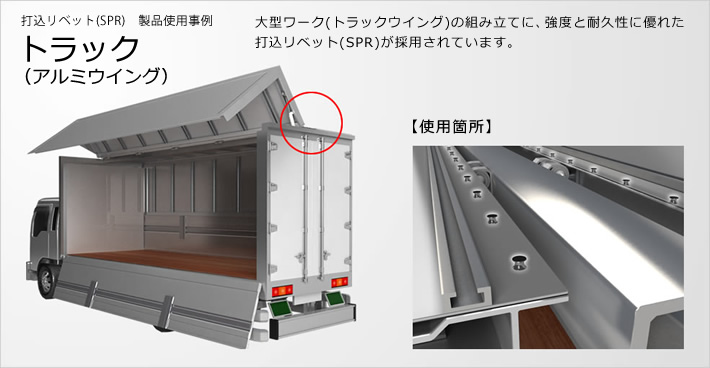

打込リベット(SPR)の製品仕様事例:トラック アルミウイング

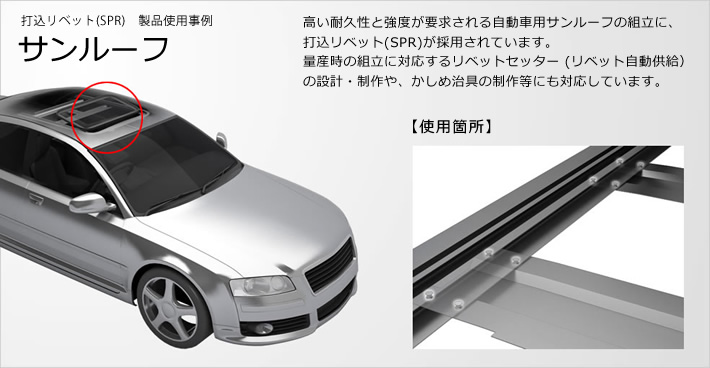

打込リベット(SPR)の製品仕様事例:サンルーフ
打込リベット(SPR)の製品仕様事例: 屋根トラス
打込リベット(SPR)の製品仕様事例:製品仕様事例 物置
打込リベット(SPR)の製品仕様事例:製品仕様事例 トラック アルミウイング
打込リベット(SPR)の製品仕様事例:製品仕様事例 サンルーフ

カタログダウンロード

打込リベット(SPR)のカタログ画像
pdf    カタログ ダウンロード
(リベット、かしめ、締結に関する専門総合サイト「締結設計.com」に移動します。)

【打込リベット(SPR)のカタログ内容】



■ 打込リベット(SPR)リベット呼称



■ 打込リベット(SPR)の頭形状タイプ

■ 打込リベット(SPR)リベットタイプ



■ 打込リベットの呼び径/首下L寸法

■ 打込リベット(SPR)の形状及び基準寸法記号



■ 打込リベット(SPR)締結状態判断基準

■ 打込リベット(SPR)と他締結工法との
  強度比較



■ 打込リベット(SPR)
  材質・軸径別強度試験実績一覧表

■ 打込リベット(SPR)のリベット呼称



■ 打込リベット(SPR)の材質

■ 打込リベット(SPR)の表面処理



■ 打込リベット(SPR)の規格表

■ 打込リベット(SPR)締結強度測定試験



■ 打込リベット(SPR)のカスタマイズ事例
