中空リベット
中空リベットの特長

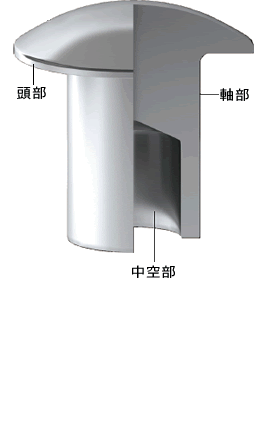

中空リベットの断面 CG画像

安定した信頼性の高い締結

中空リベットは、締結後の緩みが無く、安定した信頼性の高い締結
を行うことができます。また締結状態の目視確認も可能です。



熟練を必要としない簡単な締結作業

中空リベットは、リベットセッターを利用することにより、誰でも
簡単にスピーディーな締結作業を行うことができます。



用途に合わせたリベット設計が可能

中空リベットは、様々な材質で製造が可能です。リベットに機能性を
持たせたり、装飾性を持たせる等、多様な設計仕様に対応させること
が可能です。



締結作業効率の改善

ネジ締め、ボルト・ナット締め作業からの切り替えにより、
組立作業効率を大幅に改善することが可能です。



かしめプロセス


中空リベットの種類


ウス丸中空リベット

ウス丸中空リベット
( 特長 )
熟練を必要とせず、確実で信頼性の高い締結を
スピーディーに実現します。

トラス中空リベット

トラス中空リベット
( 特長 )
大きなフランジでワークをしっかりと保持して
締結を行います。

平中空リベット

平中空リベット
( 特長 )
フラット面からの加圧により均一で安定した
締結が可能です。

皿中空リベット

皿中空リベット
( 特長 )
ワーク(母材)表面からリベット頭部(出っぱり)を
出したくない場合に有効です。
※ワークへの座ぐり加工が必要となります。

丸中空リベット

丸中空リベット
( 特長 )
丸型頭部により、装飾性や機能性を持たせた
締結も可能です。

中空リベットの締結バリエーション


ショルダーリベット(受注生産品)  |  中空リベット

ショルダーリベット(受注生産品) | 中空リベット
( 特長 )
かしめ後の締結厚が安定しますので、
支点ピンやバネ掛けとしての使用が可能です。
( 使用例 )
ガラスルーバー、各種レバー、ハンドル 等
「ショルダーリベット(受注生産品) 」 断面図

袋かしめ(受注生産品)  |  中空リベット

袋かしめ(受注生産品)  | 中空リベット
( 特長 )
リベットの軸を胴膨れさせてワーク同士の位置ずれを
無くします。又、二重のカール形状で強く固定します。
更に、カール割れがありません。
( 使用例 )
穴あけパンチ 等
「袋かしめ(受注生産品) 」 断面図

菊割かしめ(受注生産品)  |  中空リベット

菊割かしめ(受注生産品) | 中空リベット
( 特長 )
かしめが花びら状に大きく開く形で締結します。
軟質材ワークの締結にも適しています。
( 使用例 )
電子基板、革製品、紙製品 等
「菊割かしめ(受注生産品) 」 断面図

かしめ割れ防止 (受注生産品)  |  中空リベット

かしめ割れ防止 (受注生産品) | 中空リベット
( 特長 )
熱処理を施すことにより、かしめ時に生じる
「カール割れ」を防止したリベットです。
( 使用例 )
ベビー用品関連、介護用品関連 等
「かしめ割れ防止 (受注生産品)  」 断面図

カップルかしめ (受注生産品)  |  中空リベット

カップルかしめ (受注生産品)  | 中空リベット
( 特長 )
2種類のリベットの組み合わせにより、
両頭式のかしめができます。
( 使用例 )
キャリーケース(持ち手)、包丁の柄 等
「カップルかしめ (受注生産品) 」 断面図


製品使用事例
中空リベットの製品仕様事例: ワイパー
中空リベットの製品仕様事例: ベビーカー
中空リベットの製品仕様事例: ルーバー窓
中空リベットの製品仕様事例: 脚立
中空リベットの製品仕様事例: カバン
中空リベットの製品仕様事例: 調理器具
中空リベットの製品仕様事例: カバン
中空リベットの製品仕様事例: ルーバー窓
中空リベットの製品仕様事例: 調理器具
中空リベットの製品仕様事例: ワイパー
中空リベットの製品仕様事例: 脚立
中空リベットの製品仕様事例: ベビーカー

カタログダウンロード
 設計ガイドラインを掲載した
ファスナー総合カタログ
リベット設計を行う上でのポイントや注意事項をまとめた
設計ガイドラインや、様々なリベットのカスタマイズ事例を掲載
ダウンロード
(PDF 14MB)
電子ブック
での閲覧
