樹脂・軟質材向け ピール型ブラインドリベット「PLX-TYPE」
軟質材の締結に最適
スリーブを4方向に大きく開いて締結することで、樹脂や木材、ゴム等の軟質材ワークを、しっかりと保持して締結を行います。

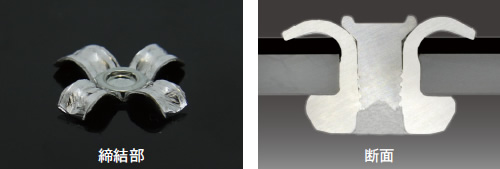

締結部
断面
広範囲のワーク厚に対応
1サイズのリベットで、広い範囲のワーク厚への対応が可能です。部品点数を削減し、作業効率向上を実現します。

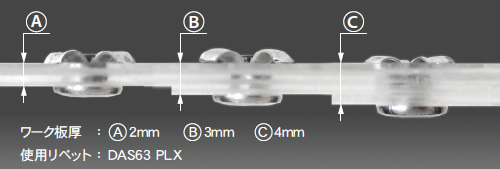

広い範囲のワーク厚への対応が可能
マンドレルヘッドの脱落予防に有効
締結後のマンドレルヘッドの脱落防止策として、マンドレル仕様を工夫し、マンドレルヘッドの抜け強度アップを実現しました。

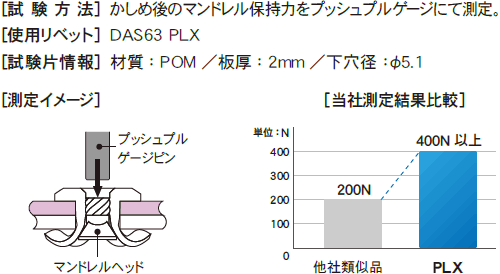

試験方法 かしめ後のマンドレル保持力をプッシュプルゲージにて測定
使用リベット DAS63 PLX
試験片情報 材質:POM
板厚:2mm
下穴径:φ5.1
[測定イメージ][測定イメージ]
[当社測定結果比較][当社測定結果比較]
簡易防水効果とラージフランジ対応
マンドレルヘッドの固定により、簡易的な防水効果と異音発生予防を実現しました。また、ラージフランジ型の採用(特殊仕様)により、さらにワークの保持性を高めることも可能です。

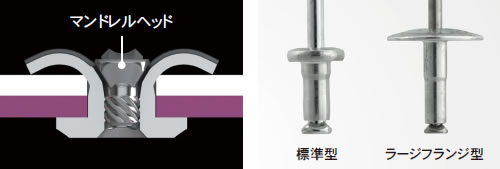

マンドレルヘッド
標準型/ラージフランジ型
規格表

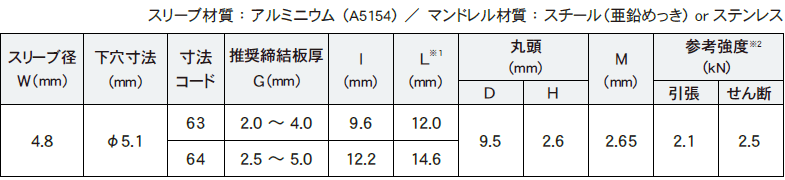

PLX規格表
本品は受注生産となります(スリーブ径 φ2.4、φ4.0、φ4.8 の実績あり)。
※1. L寸法は参考値です。
※2. 参考強度は当社規定の試験結果によるものです。
(備考)
  1. スチール製マンドレルのめっきは亜鉛めっきとなります。
  2. 締結板厚が、推奨板厚の範囲を超える場合は、当社にお問い合わせください。
  3. 使用条件(ワーク材質、板厚、下穴径等)に合わせて設計するリベットとなります。お気軽にお問い合わせください。
  4. ラージフランジ、頭部塗装など、各種対応が可能です。
  5. 設計に関しては、安全率をご考慮ください。
