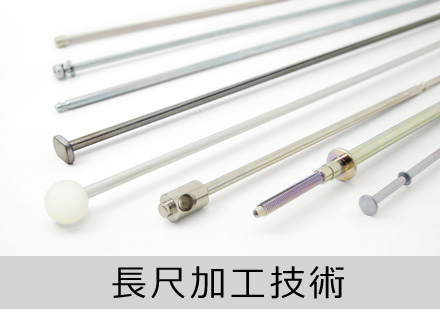

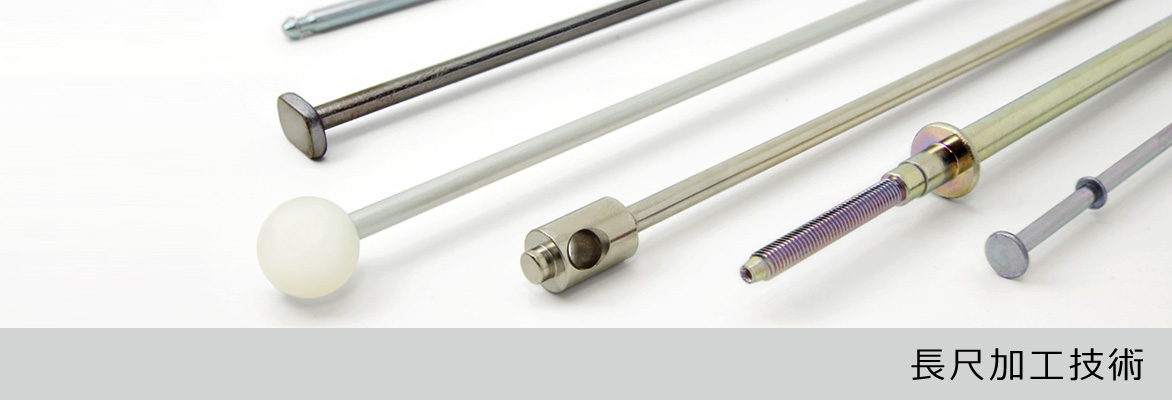

長尺加工技術
長尺加工技術

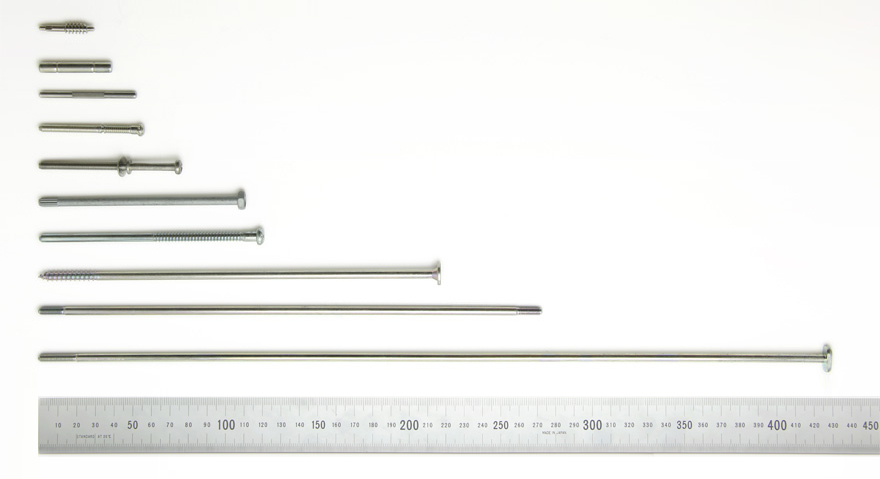

当社の長尺加工の特徴
加工可能な製品全長 500mmまで
※ 全長寸法が500mmを超える場合はご相談ください。
加工可能軸径 φ1~ φ8
※ 製品形状・材質によって加工範囲変動あり。
ねじ・ローレット長さ 70mmまで
※ ねじ・ローレット径・製品全長によって加工範囲変動あり。
加工可能な製品全長
500mmまで
※ 全長寸法が500mmを超える場合はご相談ください。
加工可能軸径
φ1~ φ8
※ 製品形状・材質によって加工範囲変動あり。
ねじ・ローレット長さ
70mmまで
※ ねじ・ローレット径・製品全長によって加工範囲変動あり。
※  上記の加工範囲を超える場合でも加工検討は受け付けております。
お気軽にご相談ください。

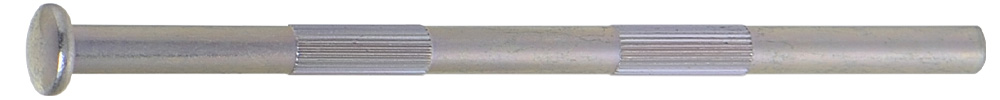

長尺加工実績紹介

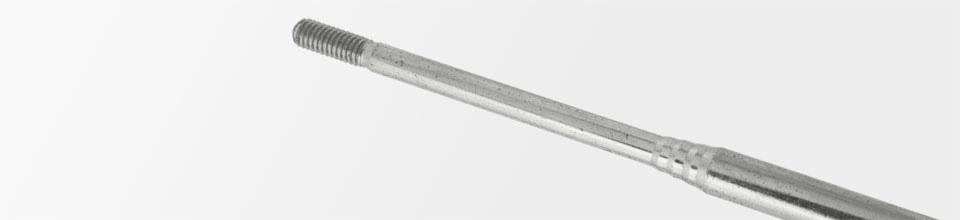

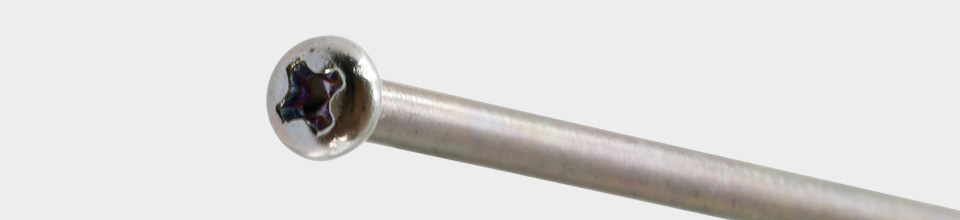

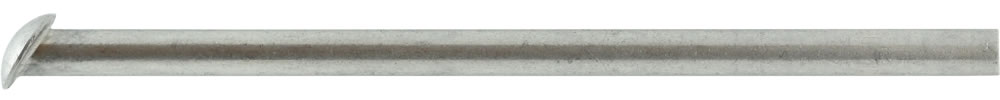

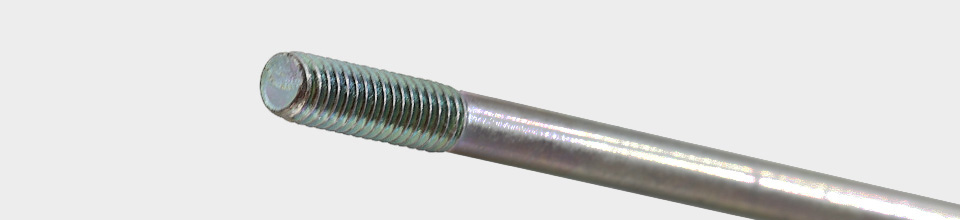

  長尺ねじ加工事例
長尺製品加工事例(長尺ねじ加工)
長尺製品加工事例(長尺ねじ加工)
長尺製品加工事例(長尺ねじ加工)
材質
SWCH
処理
3価クロメートめっき
製品長さ
全長314mm
特長
「長尺ねじ」は、福井鋲螺が創業当初から製造をおこなっているロングセラー商品。

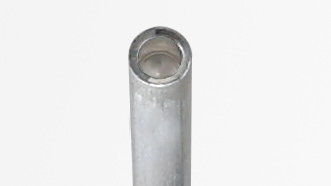

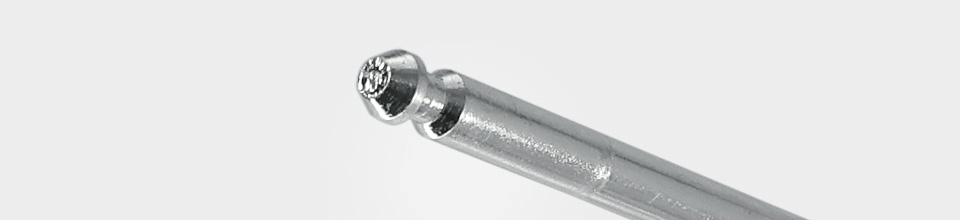

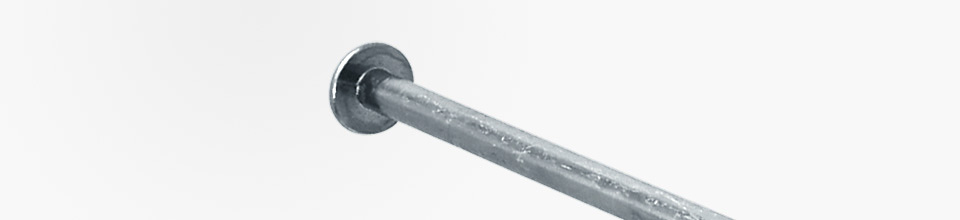

  ロング中空加工事例
長尺製品加工事例(ロング中空加工)
長尺製品加工事例(ロング中空加工)
長尺製品加工事例(ロング中空加工)
材質
SWCH
処理
3価クロメートめっき
製品長さ
全長70mm
特長
中空形状の場合、軸径φ1~φ7(軟鉄の場合)、首下L寸160mmまでの対応が可能。

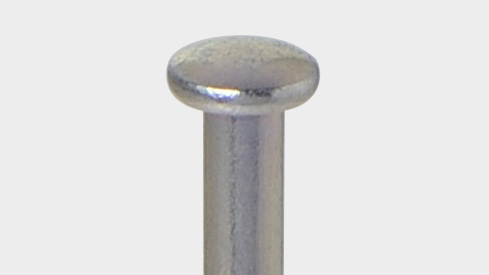

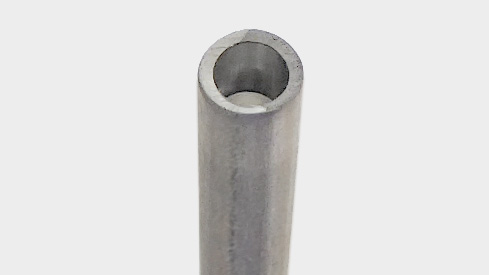

  ロング中空加工事例(頭部特殊加工)
ロング中空加工
ロング中空加工
ロング中空加工
材質
SWCH
処理
3価クロメートめっき
製品長さ
全長100mm
特長
長尺特殊薄丸鍔加工事例。

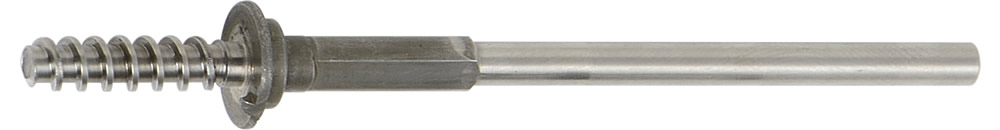

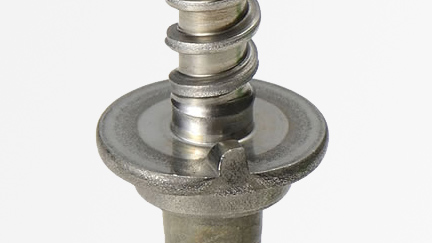

  ステンレス高精度鍛造事例
長尺製品加工事例(鍔上突起加工)
長尺製品加工事例(鍔上突起加工)
長尺製品加工事例(鍔上突起加工)
材質
SUS
処理
脱脂処理
製品長さ
全長70mm
特長
鍔上異型突起加工例。

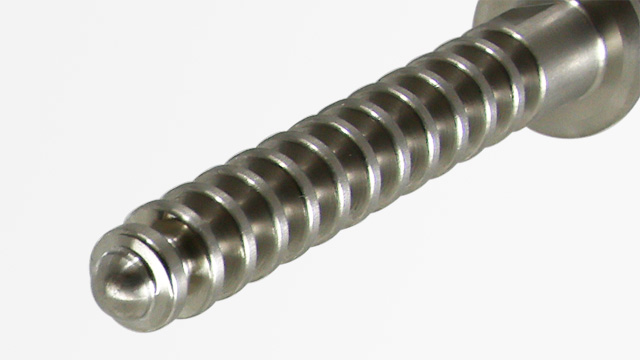

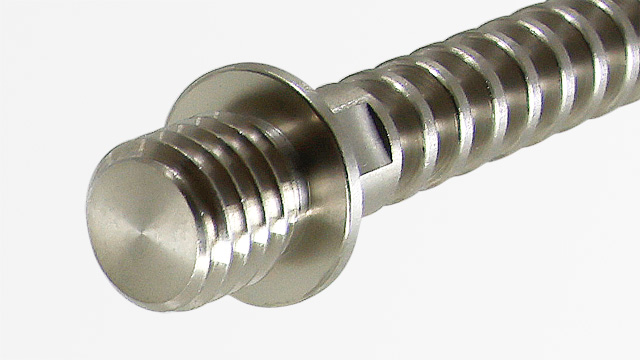

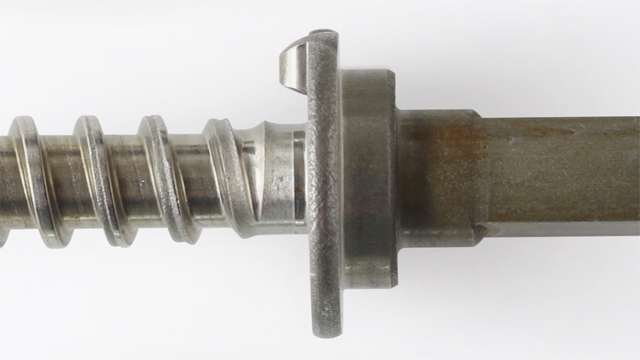

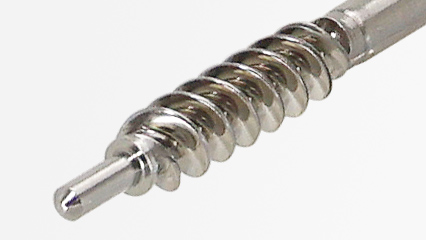

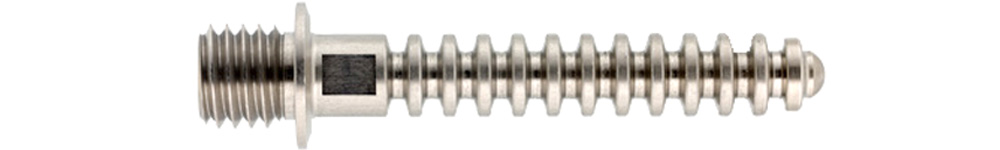

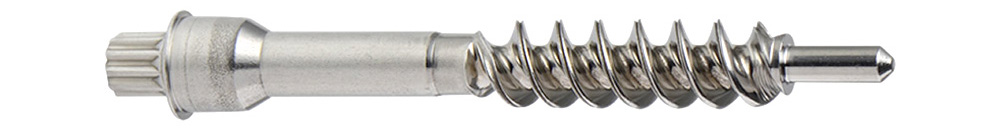

  ステンレス高精度鍛造+複合加工事例
長尺製品加工事例(ねじ加工)
長尺製品加工事例(ねじ加工)
長尺製品加工事例(ねじ加工)
材質
SUS
処理
生地
製品長さ
全長60mm
特長
転造によるウォームギア加工事例。

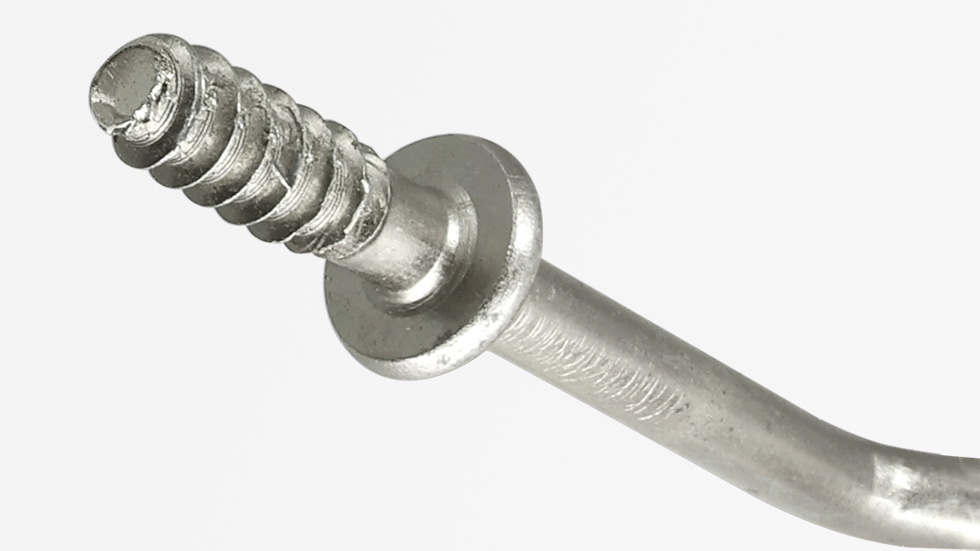

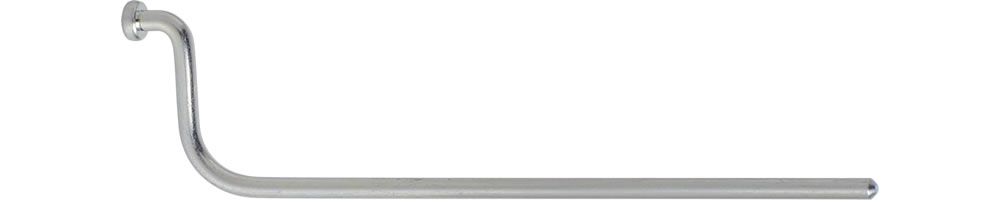

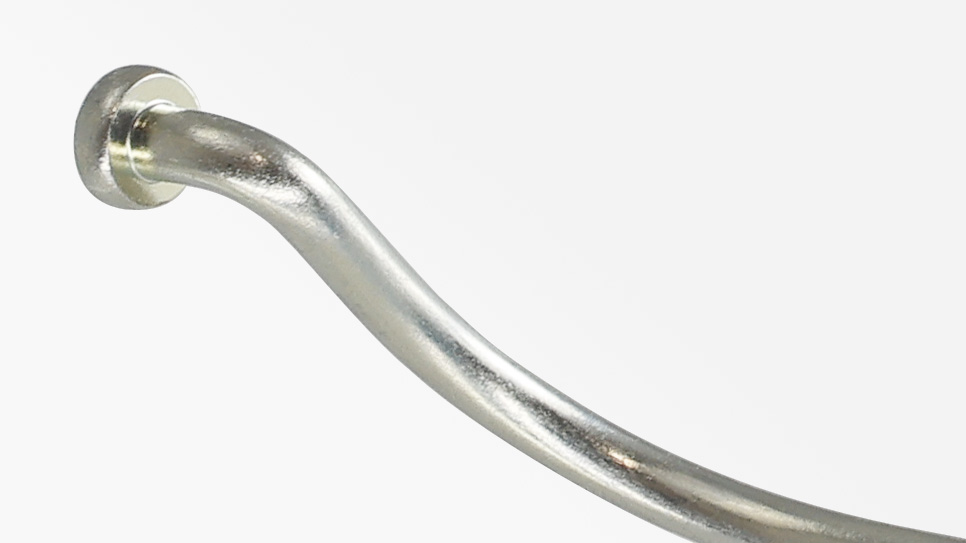

  特殊曲げ加工事例
長尺製品加工事例(曲げ加工)
長尺製品加工事例(曲げ加工)
長尺製品加工事例(曲げ加工)
材質
SWCH
処理
3価クロメートめっき
製品長さ
全長60mm
特長
長尺特殊曲げ加工例。

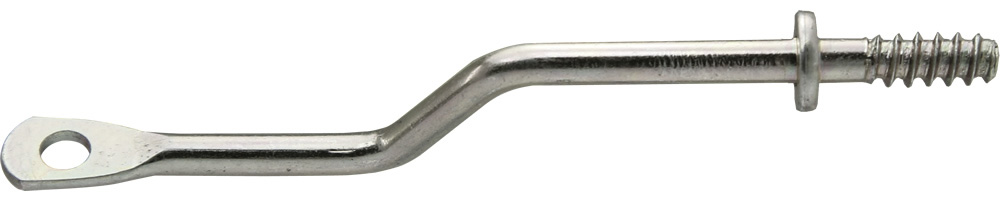

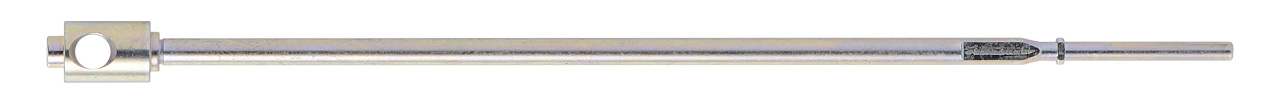

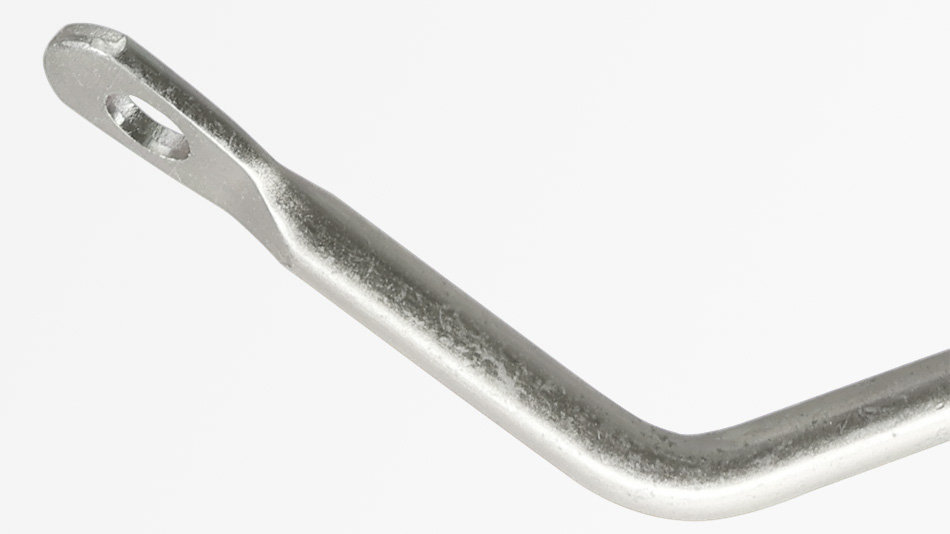

  複合加工事例
長尺製品加工事例(複合加工)
長尺製品加工事例(複合加工)
長尺製品加工事例(複合加工)
材質
SWCH
処理
亜鉛めっき
製品長さ
全長80mm
特長
ツブシ、曲げ、穴開け、中鍔、ねじの複合加工例。

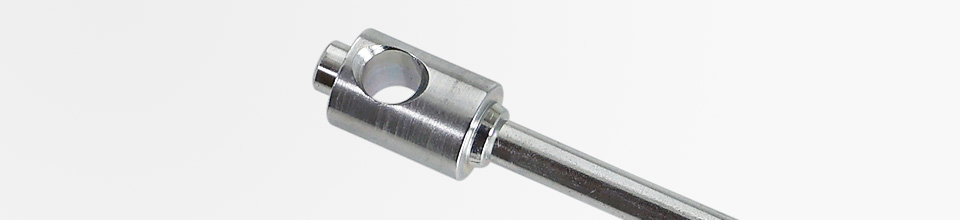

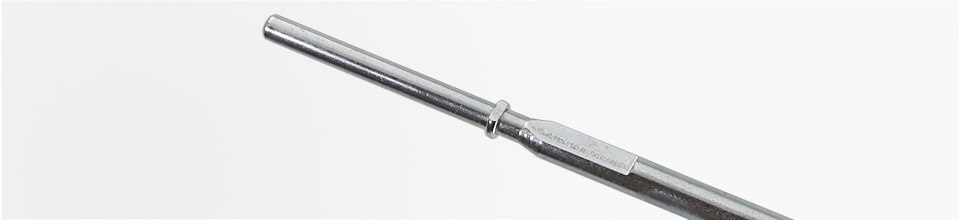

  長尺複合加工事例
長尺製品加工事例(複合加工)
長尺製品加工事例(複合加工)
長尺製品加工事例(複合加工)
材質
SWCH
処理
防錆
製品長さ
全長199mm
特長
製造工程の工夫により、軸精度の高精度化とコスト低減の両立を実現した加工事例。

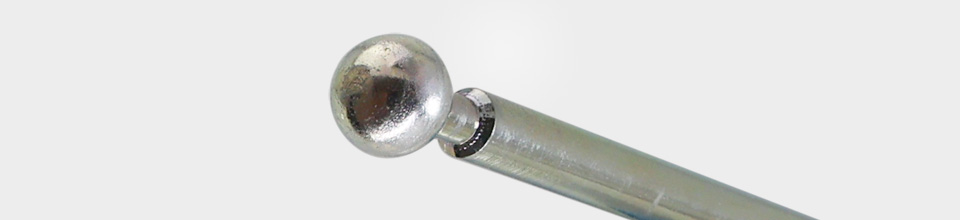

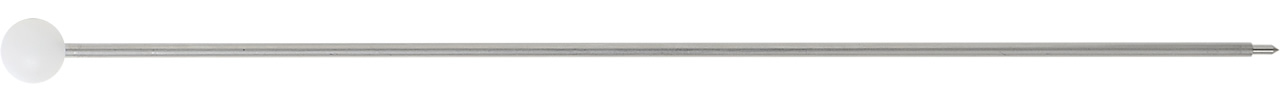

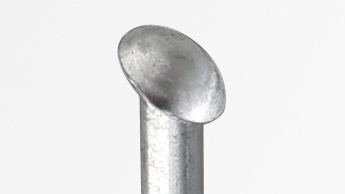

  球型鍔加工事例
長尺製品加工事例(長尺絞り加工)
長尺製品加工事例(長尺絞り加工)
長尺製品加工事例(長尺絞り加工)
材質
SWCH
処理
3価クロメートめっき
製品長さ
全長320mm
特長
機能性を持つ球型鍔加工事例。
  軸部ローレット+長尺多段絞り+ねじ複合加工事例
長尺製品加工事例(長尺絞り加工)
長尺製品加工事例(長尺絞り加工)
長尺製品加工事例(長尺絞り加工)
材質
SWCH
処理
3価クロメートめっき
製品長さ
全長160mm
特長
長尺複合加工事例。

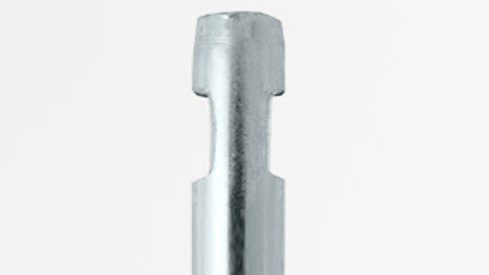

  長尺サイズ(全長330mm)への両端転造加工事例
長尺製品加工事例(長尺絞り加工)
長尺製品加工事例(長尺絞り加工)
長尺製品加工事例(長尺絞り加工)
材質
SWCH
処理
亜鉛めっき
製品長さ
全長330mm
特長
長尺転造加工事例(軸両端へのE溝加工)

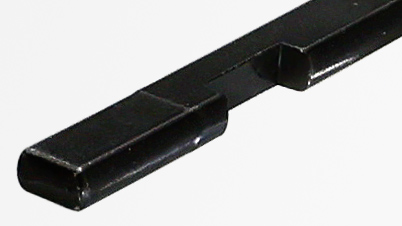

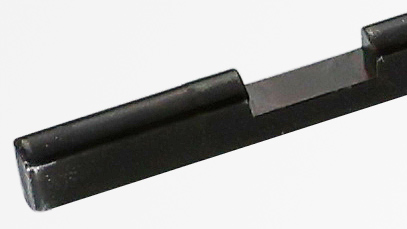

  軸側面へのフラット面加工事例
長尺製品加工事例(トリミング加工)
長尺製品加工事例(トリミング加工)
長尺製品加工事例(トリミング加工)
材質
SWCH
処理
3価黒クロメートめっき
製品長さ
全長80mm
特長
トリミング加工事例。

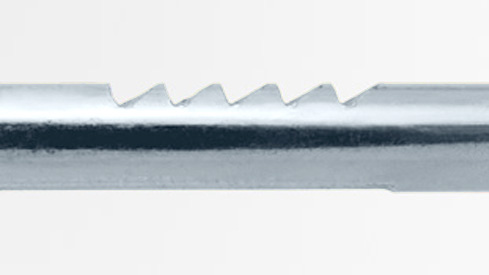

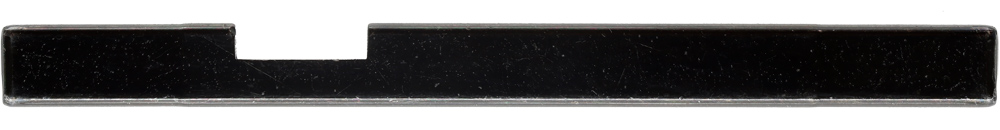

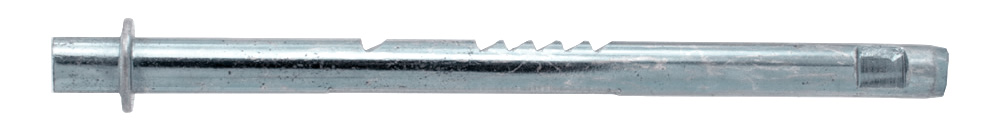

  軸側面への溝加工事例
長尺製品加工事例(軸側面加工)
長尺製品加工事例(軸側面加工)
長尺製品加工事例(軸側面加工)
材質
SWCH
処理
3価クロメートめっき
製品長さ
全長90mm
特長
軸側面へのストッパー形状加工事例。

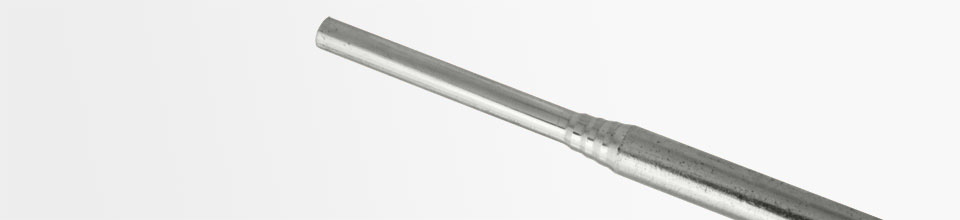

  長尺サイズ(全長330mm)への両端多段絞り加工事例
長尺製品加工事例(長尺絞り加工)
長尺製品加工事例(長尺絞り加工)
長尺製品加工事例(長尺絞り加工)
材質
SWCH
処理
3価クロメートめっき
製品長さ
全長330mm
特長
両端、長尺絞り加工例。

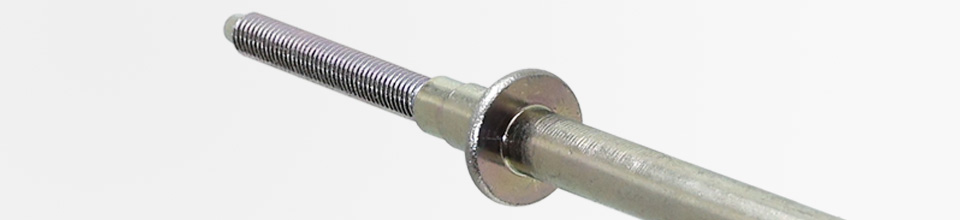

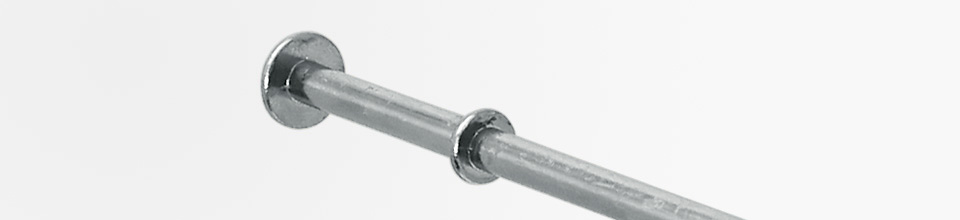

  三枚鍔加工事例
長尺製品加工事例(複数鍔加工)
長尺製品加工事例(複数鍔加工)
長尺製品加工事例(複数鍔加工)
材質
SWCH
処理
亜鉛めっき
製品長さ
全長150mm
特長
三枚鍔加工例 (三鍔以上も可能)。

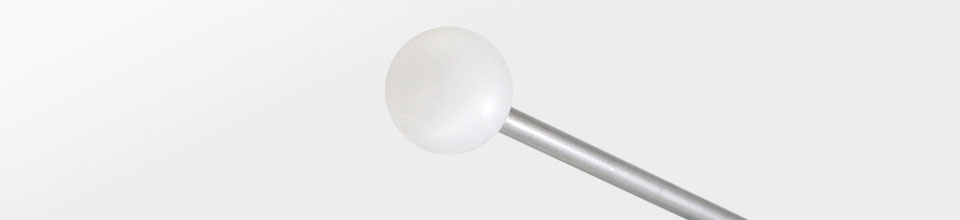

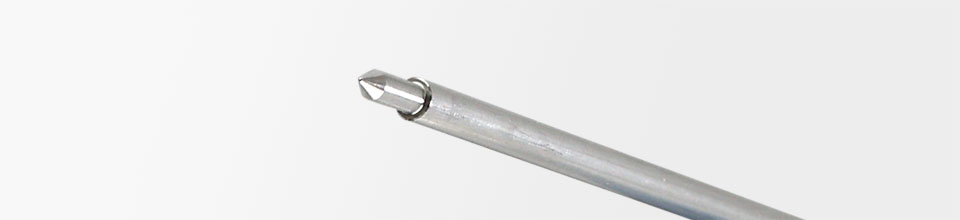

  樹脂圧入加工事例
長尺製品加工事例(長尺絞り加工)
長尺製品加工事例(長尺絞り加工)
長尺製品加工事例(長尺絞り加工)
材質
SUS
処理
酸洗い
製品長さ
全長420mm
特長
樹脂圧入、先端尖り先加工事例。
  軸部へのリング溝加工事例
長尺製品加工事例(ねじ加工)
長尺製品加工事例(ねじ加工)
長尺製品加工事例(ねじ加工)
材質
SUS
処理
脱脂
製品長さ
全長58mm
特長
機能性を持つ軸部リング溝加工事例。

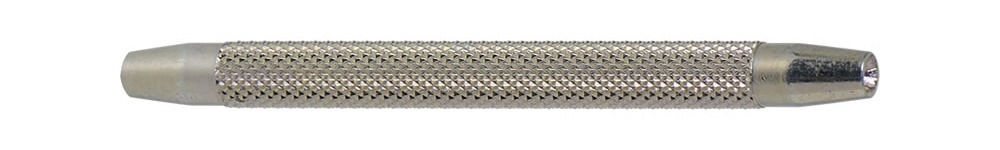

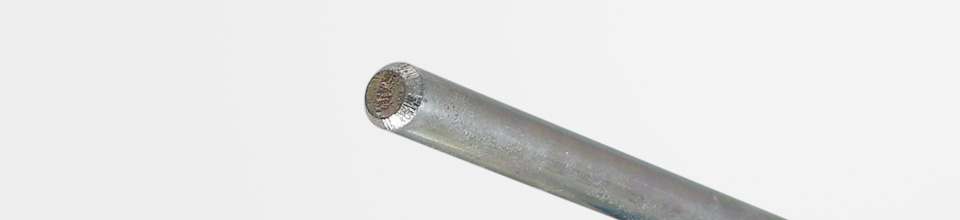

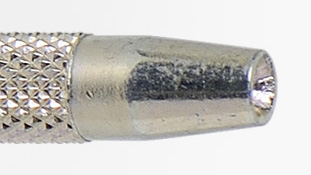

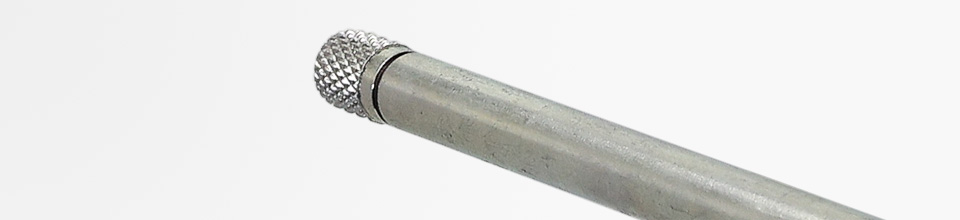

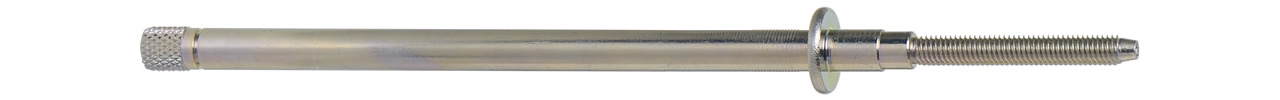

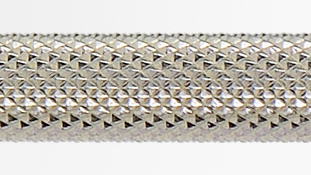

  長尺ローレット+ロングテーパー加工事例
長尺製品加工事例(ローレット加工)
長尺製品加工事例(ローレット加工)
長尺製品加工事例(ローレット加工)
材質
SWCH
処理
3価クロメートめっき
製品長さ
全長50mm
特長
鍔無し状態での長尺転造加工。
