樹脂盤用 高耐久度 Pネイル 「Pnail-Ω」
“釘折れ”のメカニズムを徹底研究
“折れ”に対する釘本来の強度を適正に評価する為、パチンコ玉が釘に与える力を再現した、耐久試験機(加速度試験機)を自社で開発。釘の金属組織状態を確認しながら、“折れ”のメカニズムを徹底的に分析、“折れ”耐久性を高める形状の研究を重ねた結果、従来比約5倍の耐久性を実現した新型P ネイルの開発に成功しました。

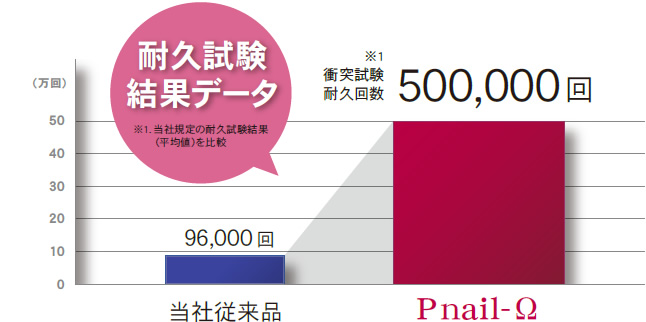

耐久試験結果データ

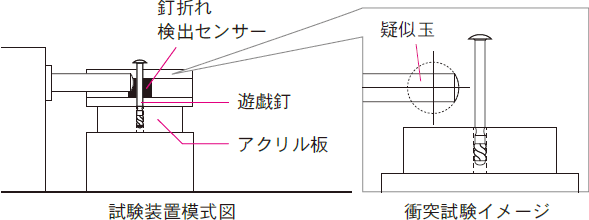

折れ耐久試験機 折れ耐久試験機

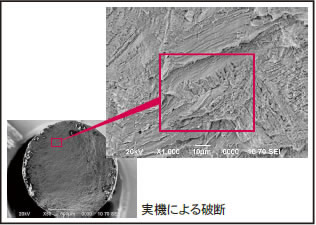

金属組織状態 SEM 分析(破断面)

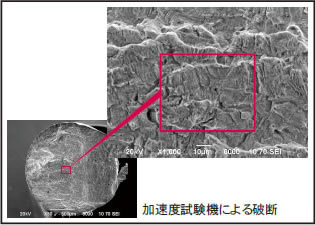

金属組織状態 SEM 分析(破断面)
金属組織状態 SEM 分析(破断面)
釘折れ耐久性試験
(試験条件)
  1. 衝突位置:盤面から8.4mm
  2. 衝突回数:300 回 / 分
  3. 衝突エネルギー:0.0159J = 0.0159Nm※2
※2 パチンコ玉(質量 5.5g)が速度2.4m/s で衝突する場合に相当し、ホール実機の約5倍のエネルギーに相当します。
釘折れ耐久性試験
